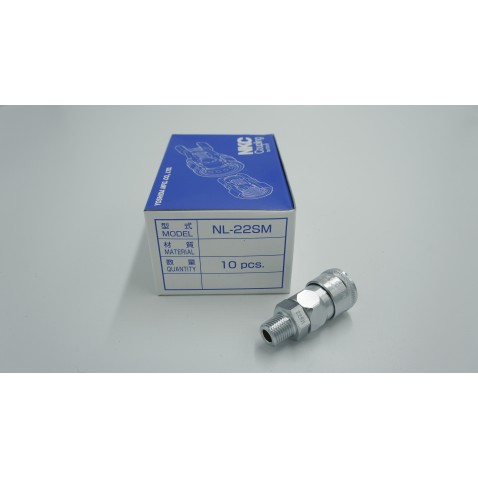

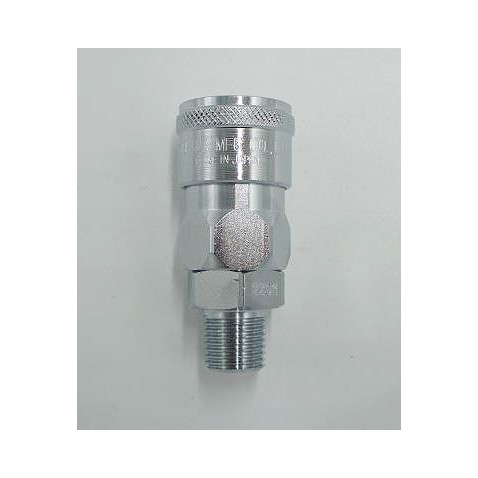

HOME 상품카테고리 Coupler-YOSHIDA (YOSHIDA 커플러) NL시리즈-22SM ( NK모델명: 20SM )
  • Coupler-YOSHIDA (YOSHIDA 커플러) NL시리즈-22SM ( NK모델명: 20SM )
  • 상품가격
    4,800원
  • 상품설명
    저압, 광범위한 적용이 가능한 싱글 밸브 타입
  • 배송비결제
    주문시 결제
  • 수량선택
  • 총 상품금액(수량) :
    0원





특징

-소켓에 내장된 차단 밸브는 플러그가 삽입될 때 열리고 플러그가 제거될 때 닫힌다. 따라서 플러그를 삽입하거나 분리할 때는 메인 밸브를 조작할 필요가 없다.

-소켓과 플러그는 모두 수나사 연결, 암나사 연결 또는 호스 연결과 함께 사용할 수 있다이러한 연결은 원하는 대로 결합할 수 있다.

-NL-21~NL-24 모델의 장착 섹션은 크기가 동일하고 변경 가능하다. NL-44~NL-48 모델들도 서로 교환할 수 있다.

-본체는 강철, 황동 또는 스테인리스강 재질이다. 강철 재질의 본체는 높은 내구성과 높은 내마모성을 보장하기 위해 경화된다.

 -다양한 모델이 있으며, 특정 작동 및 적용 조건에 가장 적합한 모델을 선택할 수 있다. 유압 및 공압 기계에 다양한 파이프 및 호스 연결부가 사용 가능하다.



분리시

소켓의 슬리브가 소켓 측면으로 이동될 때, 강철 볼은 외측 구획 방향으로 자유롭게 움직일 수 있다. 플러그는 밸브 스프링의 반응에 의해 밖으로 밀린다.

결과적으로, 밸브는 유체의 흐름을 멈추기 위해 자동으로 닫힌다.



연결시

슬리브가 소켓 쪽에 있는 동안 플러그를 삽입하면 밸브가 열리고 액체가 흐른다. 슬리브는 스프링의 힘에 의해 이전 위치로 돌아가고 강철 볼은 제자리에 고정되어 연결 상태를 보장한다.



주의사항

-단일 밸브 설계로 인해 유체가 소켓에서 플러그로 흘러야 한다.

-커플링을 진동 공구 또는 기계에 연결할 때, 30cm 길이의 고무 호스를 공구와 커플링 사이에 설치하십시오.
